PROBAD

압력 부품에 대한 코드 기반 강도 계산을 위한 유럽 최고의 소프트웨어

PROBAD 소개

[프로배드]

PROBAD [프로배드]는 압력 부품(Pressure Parts)의 코드 기반 강도 계산(Code-based Strength Calculation)을 위한 표준 솔루션입니다. 보일러 및 압력용기 산업, 플랜트 설계, 배관 설계 분야의 세계 유수 기업들이 수년간 성공적으로 사용하고 있습니다. PROBAD 유지보수 계약을 통해 표준의 최신 상태 반영과 지속적인 기술 개발이 보장됩니다.

PROBAD는 다음과 같은 표준에 따른 계산 모듈을 효과적으로 활용할 수 있는 솔루션을 제공합니다:

  • EN 규격: EN 12952, EN 13480, EN 13445, EN 1591
  • ASME 규격: ASME Section I, ASME Section VIII Division 1, ASME B31.x
  • 독일 규격: AD 2000 시트, TRD 시트
  • WRC 기준: WRC 107, WRC 297

기본 패키지 PB1은 그래픽 사용자 인터페이스(GUI)를 포함하며, 모든 계산 모듈 사용을 위한 필수 구성요소입니다.

PROBAD 주요기능

PROBAD 기능
  • 모듈형 구조
    PROBAD는 모듈 방식으로 설계되어, 기업의 필요에 따라 개별 모듈만 선택하여 라이선싱할 수 있습니다. (→ 사용 가능한 PROBAD 솔루션 참조)
  • 재검토 및 설계 최적화 기능
    기존 부품의 치수를 단순히 검증하는 것뿐만 아니라, 새로운 부품을 설계하거나 최적화하는 작업도 가능합니다.
  • 포괄적인 부품 데이터베이스
    부품 치수, 벽 두께, 공차 등에 관한 다양한 규격과 기준을 포함한 데이터베이스가 탑재되어 있습니다.
  • 재료 데이터베이스 지원
    EN, DIN, ASME 재료를 포함한 재료 데이터베이스를 통해 각 계산 모듈의 정확한 적용을 지원합니다.
    사용자는 재료 값 등을 직접 편집 또는 수정할 수 있습니다.
  • 표준 안전 계수 조정 가능
    계산 규칙에 포함된 표준 안전 계수는 기본값으로 저장되어 있으며, 프로젝트 요구사항에 맞게 수정할 수 있습니다.

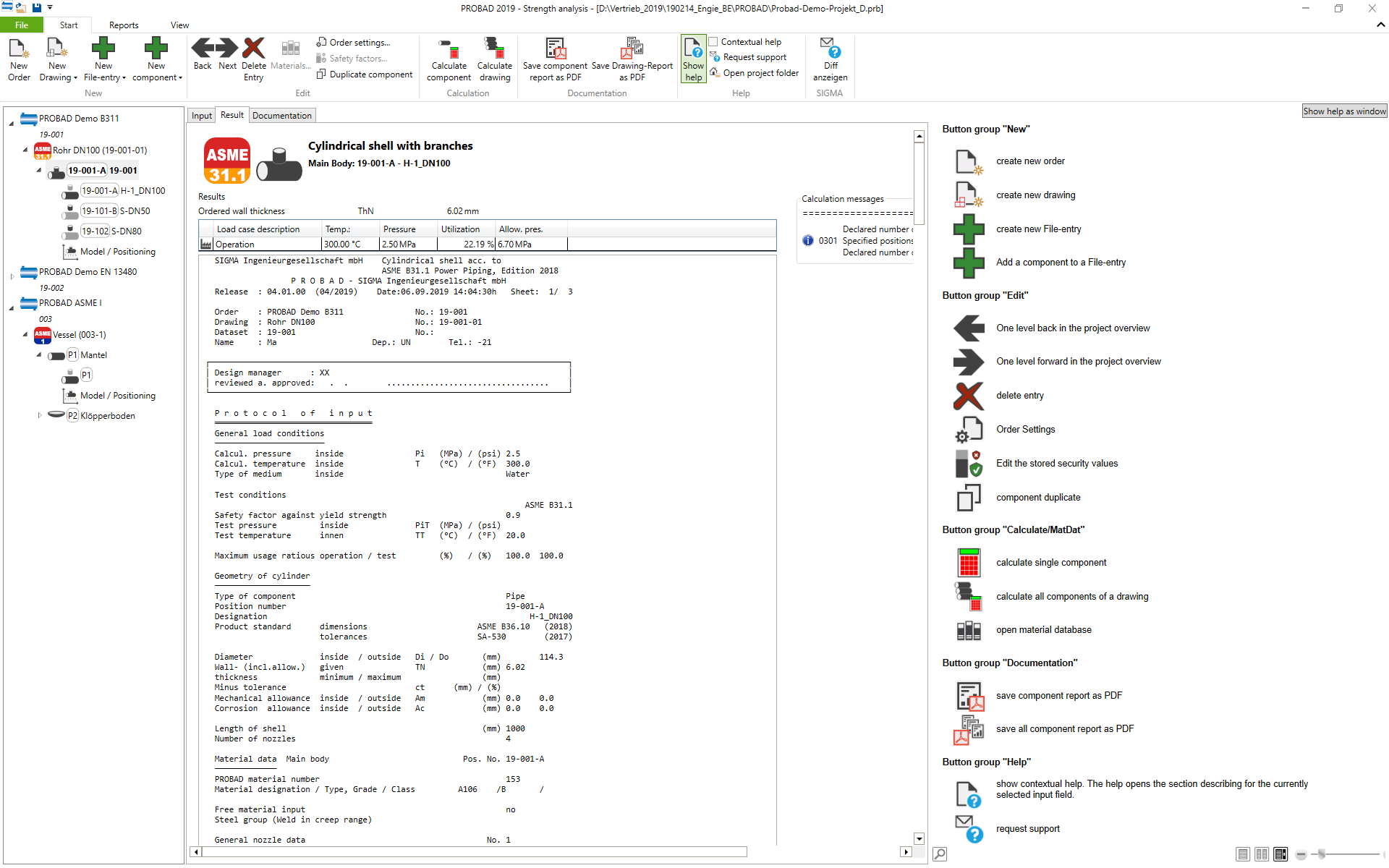

PROBAD 모델러 (PROBAD Modeler)
  • 모든 PROBAD 모듈은 영어 및 독일어 인터페이스를 지원하며, 대화형 시스템을 통해 텍스트 또는 그래픽 형태의 도움말 화면을 제공합니다.
  • PROBAD는 감시 시스템 등 기술적 변화와 신규 기능을 지속적으로 반영하여 개선되고 있습니다.
  • SIGMA GmbH는 유지보수 계약에 따라 연례 버전 업데이트를 제공하며, 이를 통해 PROBAD 모듈은 항상 최신 코드/표준을 반영합니다.
  • 유지보수 계약을 맺은 라이선스 사용자는 핫라인 지원을 받을 수 있습니다.
ROHR2와의 연계 기능
  • PROBAD의 배관 시리즈 모듈에서 생성한 파이프 클래스를 ROHR2로 내보내기(Export) 가능
  • ROHR2에서 생성된 복잡한 구조를 PROBAD로 가져오기(Import) 가능하며,
    치수 표준, 재료 등의 주요 파라미터를 함께 전송할 수 있습니다.

PROBAD 기본모듈

Module PB1: PROBAD 기본 모듈

PB1 기본 패키지는 모든 PROBAD 계산 모듈의 작동을 위한 기본 모듈입니다.

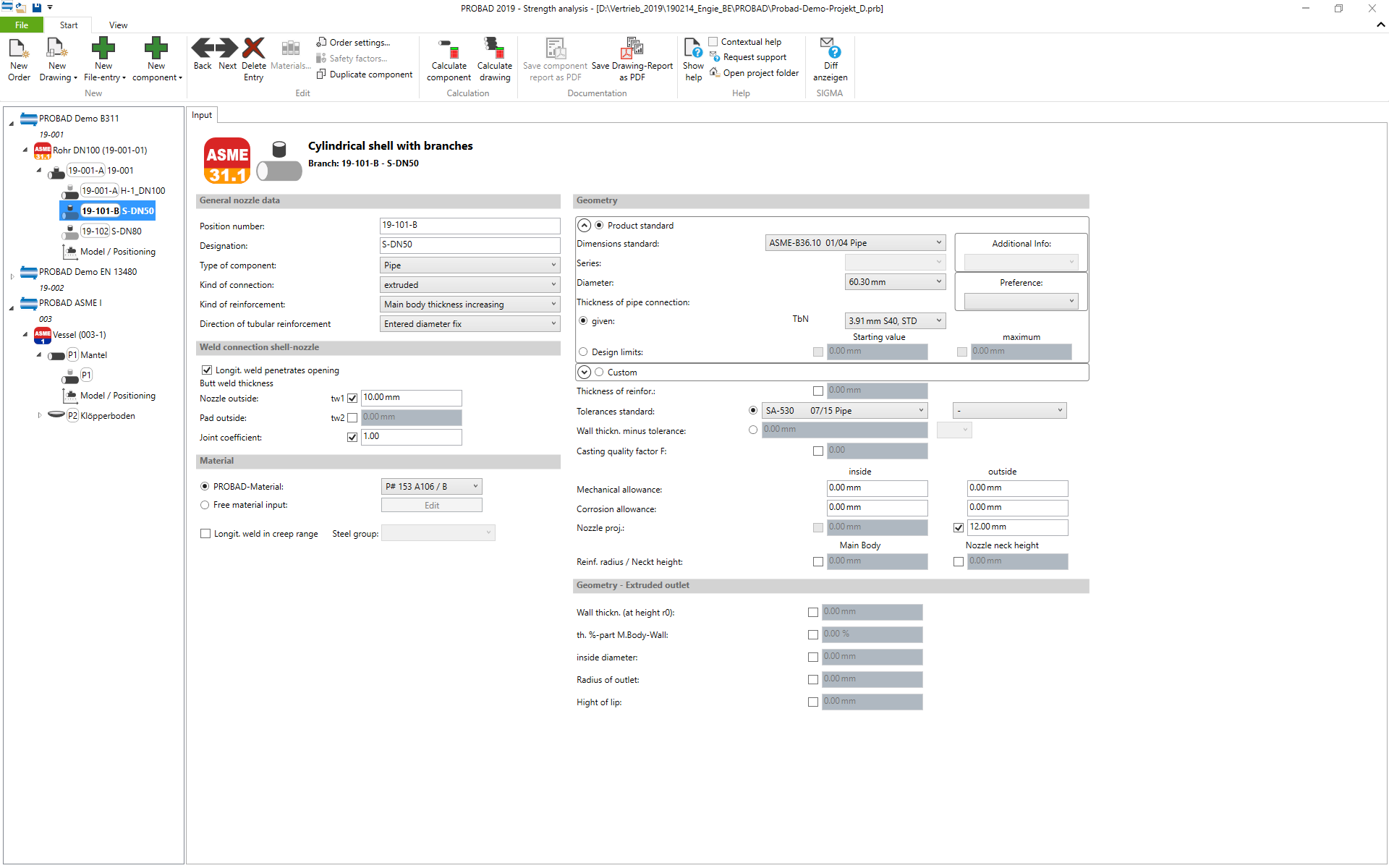

  • PROBAD 그래픽 사용자 인터페이스 (GUI)

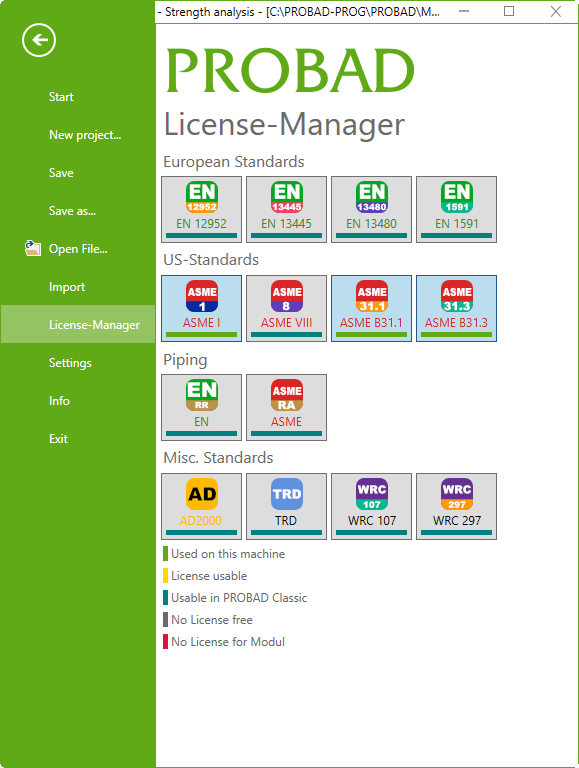

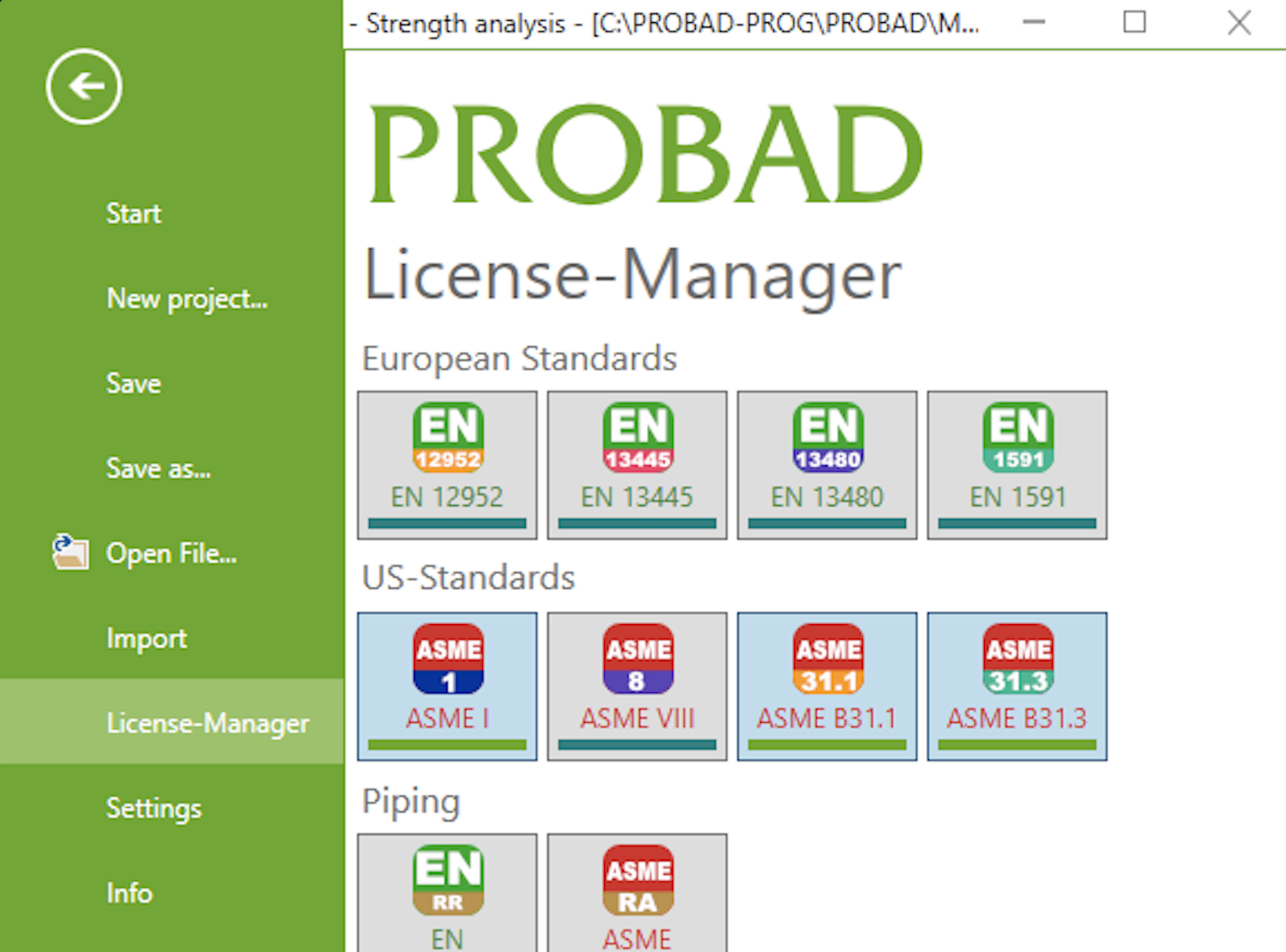

  • 라이선스 관리 및 프로젝트 관리 기능
  • DIN/EN 및 ASME 재료 데이터베이스
  • FEZEN 정보 시스템
  • 부품 데이터베이스 및 입·출력 기능
  • PROBAD Modeler

PB1 기본 패키지의 라이선스 수량은 동시에 접근할 수 있는 계산 모듈 사용자 수를 결정합니다.

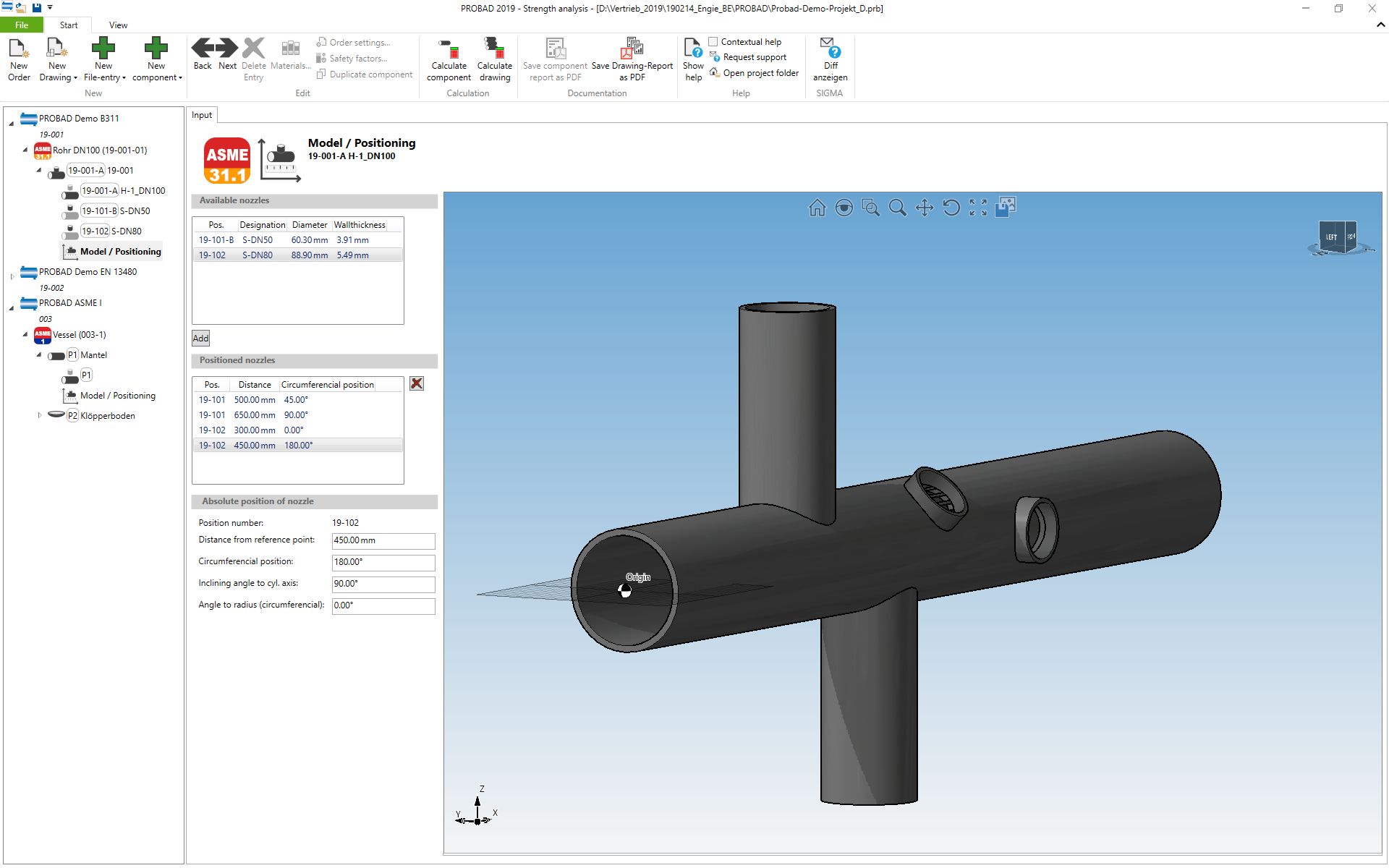

PROBAD Modeler는 전체 구조물을 정의하고, 이를 하나 이상의 PROBAD 계산 모듈로 전송하여 계산할 수 있는 기능을 제공합니다.

  • 구성요소 그룹별로 서로 다른 규칙(코드/규격)을 할당할 수 있어, 서로 다른 규격에 따른 검증 작업을 동시에 수행 가능합니다.
  • 전체 프로젝트 구조는 지정된 계산 모듈을 통해 생성되며, 구조는 각 규격(standard)에 따라 자동으로 구분됩니다.
  • 재료, 표준 기반의 치수, 하중 조건 등 중요한 부품 파라미터는 자동으로 해당 계산 모듈로 전달되어 계산에 사용됩니다.

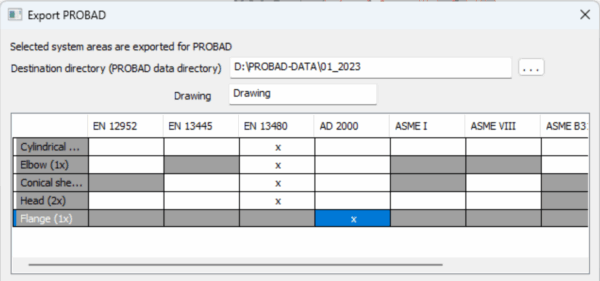

PROBAD에서 모델을 구성하는 방식과 유사하게, ROHR2(버전 34.0 이상)를 PROBAD 구조물의 모델러로 활용할 수 있습니다.

  • ROHR2에서 생성한 구조물을 PROBAD로 내보내기(export) 하여 직접 계산에 활용 가능
  • ROHR2에서 사전에 정의된 PROBAD 배관 클래스(pipe classes)에 직접 접근 가능
    (코드 기반 구성요소 선택 방식의 대안)

이를 통해 표준 치수 및 구성요소의 사전 선택이 가능해지며, 배관 설계 및 해석 작업의 효율성과 일관성을 높일 수 있습니다.

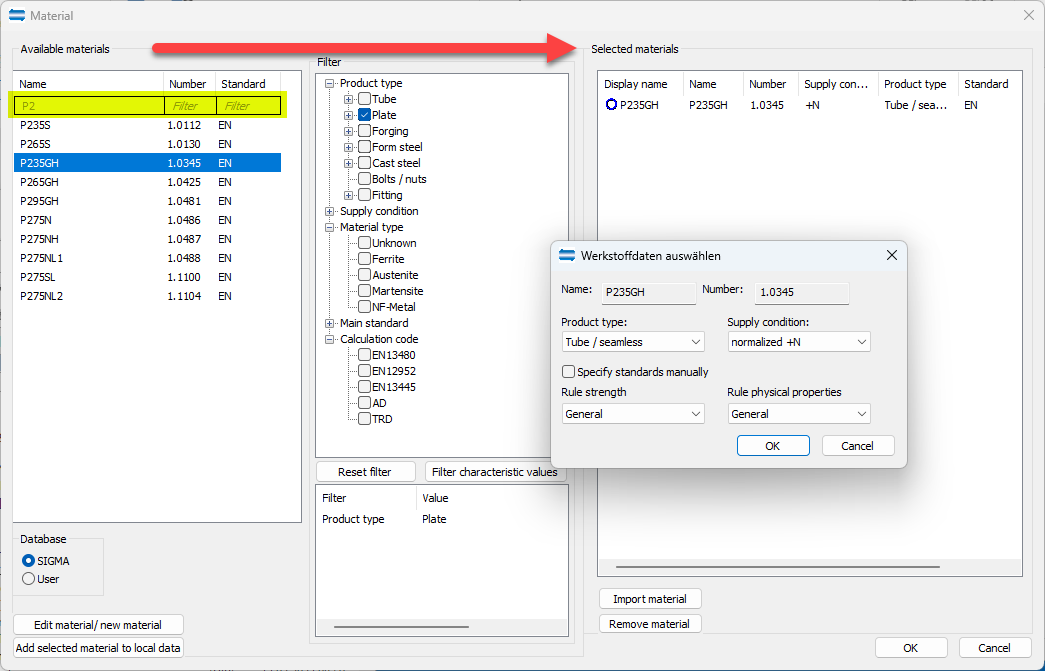

FEZEN 재료 데이터베이스는 금속 재료에 대한 물성치를 제공합니다. 이 데이터는 EN, DIN, ASME 재료 코드/표준에 기반합니다.

  • 약 1,500개의 시트에는 EN 재료 코드의 표준 데이터를 기반으로 한 재료 참조 정보가 포함되어 있습니다. EN 12952, EN 13480, EN 13445 및 AD-2000, TRD 코드에 따라 재평가(상향조정) 또는 감가(하향조정)된 재료 데이터도 반영되어 있습니다.
  • 약 700개의 시트는 주로 DIN 코드의 표준 데이터를 기반으로 하지만, VdTÜV 또는 SEW 시트의 데이터도 포함됩니다. 이들 역시 AD-2000 및 TRD 코드에 따라 조정된 물성치가 포함되어 있습니다.
  • 약 1,400개의 시트는 ASME Sect. II Part D, ASME B31.1, B31.3에 따른 허용 응력 등 ASME 재료 데이터를 제공합니다.

FEZEN 재료 데이터베이스는 PROBAD의 모든 모듈에서 사용됩니다. 다음과 같은 특징이 있습니다:

  • 모든 기준(EN, ASME 등)에서 재료를 공통으로 사용할 수 있기 때문에, 예를 들어 ASME 재료를 EN 기준으로 계산하거나, 반대로 EN 재료를 ASME 기준으로 계산하는 것도 가능합니다.
  • 사용자 정의 재료를 정의하고 사용자 데이터베이스에 저장할 수 있으며, 이렇게 저장된 재료는 모든 프로젝트에서 사용할 수 있습니다.
  • EN 10027에 따른 새로운 유럽 재료 명칭과 DIN 17006, DIN 17007에 따른 이전 명칭 간의 비교 정보도 제공됩니다.
  • FEZEN 재료 데이터베이스는 SIGMA에 의해 지속적으로 업데이트되며, 연례 업데이트를 통해 최신의 강도 값과 표준에 부합되도록 유지됩니다.



FEZEN 정보 시스템은 재료 데이터베이스를 상호작용 방식으로 사용할 수 있게 해주는 도구이며, PROBAD 계산 모듈과는 독립적으로도 작동합니다. 이 프로그램은 재료의 물성치를 개별적으로 또는 전체적으로 조회하고, 재료 데이터 시트를 인쇄하는 데 사용됩니다.

이 모듈은 인장 강도, 항복 강도 또는 소성한도, 크리프 강도 등의 특성값뿐만 아니라, 구성 요소의 물리적 특성, 허용 응력, 허용 온도, 수명 관련 파라미터 등을 분석하고 보여줍니다.

또한 FEZEN은 계산된 응력을 기반으로 수명 계산을 수행할 수 있으며, 데이터베이스에 있는 수명 값을 바탕으로 내삽(interpolation) 또는 외삽(extrapolation)하여 결과를 산출합니다.

PROBAD 추가모듈

PROBAD는 모듈형 설계를 기반으로 하여, 기업의 분석 목적과 프로젝트 요구 사항에 따라 필요한 기능만 선택적으로 도입할 수 있습니다. 기본 계산 모듈 외에도 다양한 추가 모듈(Add-on Modules)을 통해 고도의 설계 최적화와 규격 기반의 해석 작업을 지원합니다.

National Codes
  • 최대 10개의 노즐이 있는 원통형 부품 및 내부/외부 압력 하에서의 상호 작용: AD 2000 B1/B6/B9/B10
  • 내부 및 외부 압력 하에서의 파이프 벤드 및 엘보: AD 2000 B1, App. 1
  • 최대 10개의 노즐이 있는 원뿔형 부품(동심 및 편심 콘) 및 내부/외부 압력 하에서의 상호 작용: AD 2000 B2/B1/B6/B9/B10
  • 최대 10개의 노즐이 있는 반구형 헤드 및 접시형 엔드와 내부/외부 압력 하에서의 상호 작용: AD 2000 B3/B1/B6/B9/B10
  • 중심 노즐이 있는 평평한 원형 또는 사각형 헤드 및 플레이트, 내부 및 외부 압력 하에서의 해석: AD 2000 B5
  • 플랜지(단일 또는 쌍), 볼트 및 개스킷 포함. 용접넥 플랜지, 용접형 플랜지, 용접넥 스터브, 루즈 링 또는 랩 조인트 플랜지를 사용하는 스터브 포함: DIN 2505+ B7/B8
  • 마진 모멘트를 포함하거나 포함하지 않는 용접형 및 플랜지형 튜브 시트와 내부/외부 압력 하의 튜브: AD 2000 B5/B1/B6
  • 내부 및 외부 압력 하의 접시형 커버: AD 2000 B4
  • 내부 및 외부 압력 하의 팽창 조인트(단일 벨로우 또는 가이드/비가이드 중간관 포함): AD 2000 B13


PROBAD 모듈 F12의 모든 코드가 포함되며, 추가적으로 다음이 포함됩니다:

  • 반복 하중에 대한 단순화된 해석: AD 2000 S1
  • 지지 스커트(skirt)를 갖는 압력용기: AD 2000 S3/1
  • 새들(saddle) 위에 설치된 수평 용기: AD 2000 S3/2
  • 발판(feet)이 있는 접시형 엔드 용기: AD 2000 S3/3
  • 지지 브래킷(bracket)이 있는 용기: AD 2000 S3/4
  • 최대 10개의 노즐 및 니플이 있는 원통형 부품과 이들의 상호작용: TRD 301
  • Y자형 분지(branch)가 포함된 원통형 부품: TRD 301
  • 최대 10개의 노즐이 있는 원통형 쉘: 옵션으로 반복 하중 조건에서의 복합 주기적 변화 계산 가능 – 허용 온도 변화율 / 허용 하중 반복 횟수 / 피로 해석 포함: TRD 301, App.1
  • 굽은 튜브와 엘보우: TRD 301, App.2
  • 최대 10개의 노즐과 상호작용이 포함된 구형 쉘 및 접시형 헤드: TRD 303
  • 구형 쉘 및 접시형 헤드 – 주기적 변화의 복합 계산 옵션: 허용 온도 변화율 / 허용 하중 반복 횟수 / 피로 해석 포함: TRD 303, App.1
  • 중심 노즐이 있는 평판형 헤드: TRD 305
  • 외부 압력을 받는 화염 튜브(보강판 유무 포함 직선 튜브, 파이어 박스 및 주름관 포함): TRD 306
  • 크리프 파괴 강도를 기반으로 한 피로 해석 – 원통형 쉘, Y자형 피팅, 굽은 튜브 및 엘보우 포함: TRD 508
European Codes

PROBAD 모듈 “EN 12952 – 수관식 보일러(Water Tube Boilers)”는 내부 압력 및 온도로 인한 강도 계산을 위해 다음과 같은 부품들을 제공합니다:

  • PED(압력 장비 지침) 부속서 II, 도표 5에 따른 위험 등급 결정
  • 최대 10개의 노즐 및 니플 배열(nipple field)이 있는 원통형 부품과 이들의 상호작용
  • 티(Tee)
  • Y자형 분지(Y-branches)가 있는 원통형 쉘
  • 굽은 파이프 및 엘보우
  • 세로 방향으로 단일 개구부 또는 다수의 구멍이 있는 사각 튜브
  • 최대 10개의 노즐과 상호작용이 포함된 구형 쉘 및 접시형 헤드
  • Y자형 분지가 있는 구형 쉘
  • 중심 노즐이 있는 지지되지 않은 평판형 끝단
  • 수명(Lifetime) 계산
  • 위에 나열된 모든 항목에 대한 크리프 피로(Creep Fatigue) 해석
  • 최대 10개의 노즐이 있는 원통형 쉘 및 구형 쉘에 대해 반복되는 내부 압력 또는 내부 압력과 온도의 복합적인 주기적 변화에 따른 피로 강도 계산:
    • 허용 온도 변화율
    • 하나의 하중 사이클에 대한 허용 반복 횟수
    • 사용 계수(Usage Factor) 산정
    • 모든 하중 사이클에 대한 동일 온도 변화율(Equal Temperature Rate) 산정 등의 옵션 제공

PROBAD 모듈 “EN 1591 플랜지 설계(Flange Design)”는 EN 1591 기준에 따라 플랜지 접합부를 재검토하거나 설계할 수 있는 기능을 제공합니다. 여기에는 예를 들어 “TA Luft” 요구사항 충족을 위한 누설 해석(leakage analysis)도 포함됩니다.

DIN, EN 1092-1, EN 1759-1, ASME B16.5, ASME B16.47A/B16.47B 등의 표준 플랜지에 대해서는 플랜지, 볼트, 가스켓 및 클램핑 부품(와셔, 익스팬션 슬리브, HYTORC 디스크 또는 HYTORC 익스팬션 너트 등)의 치수가 데이터베이스에 저장되어 있으며, 직관적인 입력 화면에서 쉽게 불러와 사용할 수 있습니다. 비표준 치수도 수동 입력이 가능합니다.

지원되는 플랜지 유형:

  • 용접형 플랜지, 용접넥 플랜지, 슬립온 플랜지, 튜브 스토퍼가 있는 삽입형 플랜지, 일체형 플랜지, 블라인드 플랜지, 나사식 플랜지
  • 루즈 링(loose ring)이 포함된 스터브 구조: 용접형 스터브, 용접넥 스터브, 슬립온 스터브, 튜브 스토퍼가 있는 삽입형 스터브, 일체형 용접 스터브, 블라인드 스터브
  • 루즈 링이 포함된 콜라(collar) 구조: 용접형 콜라, 롱넥 용접 콜라

사용률(Usage ratio)은 다음 조건 하에서 결정됩니다:

  • 연결 가능한 구성요소(원통형, 원뿔형, 구형, 반구형 쉘, 접시형 헤드 등)를 고려한 플랜지
  • 볼트
  • 요구되는 누설률을 고려한 가스켓

가스켓 데이터베이스는 약 400종류의 가스켓을 포함하고 있으며, 특성 값은 다음 출처를 기준으로 합니다:

  • EN 1591-2
  • www.gasketdata.org
  • www.esadata.org
  • 제조사 측정 데이터

플랜지 접합부는 조립 조건 및 최대 9가지의 후속 조건에 대해 단일 계산 단계(single calculation step)로 검토됩니다.

또한 다음과 같은 특수 검증 항목도 제공됩니다:

  • 기준 조임 토크(nominal tighten torque)
  • 볼트력
  • 최대 플랜지 회전
  • 볼트의 최소 사용률

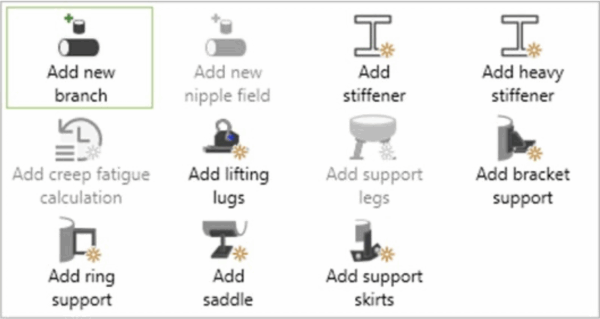

PROBAD 모듈 “EN 13445 비가열 압력용기”는 내부 및/또는 외부 압력에 대한 다음 부품들의 강도 계산을 제공합니다.

  • 최대 10개의 노즐 및 이들과의 상호작용이 있는 원통형 구성요소
  • 티(Tees)
  • 노즐 및 이들과의 상호작용이 있는 접두형, 반구형 및 구형 헤드
  • 노즐 및 이들과의 상호작용이 있는 리듀서(동심 및 편심 콘)
  • 개구부가 있는 평형 원형, 타원형 및 사각형 헤드 및 플레이트
  • 열교환기의 튜브 시트
  • EN 13445-3, 섹션 16.5에 따른 리프팅 러그가 있는 압력용기
  • EN 13445-3, 섹션 16.7에 따른 리프팅 러그 계산
  • EN 13445-3, 섹션 16.8~16.9에 따른 새들 또는 링 지지대 위의 수평 압력용기
  • EN 13445-3, 섹션 16.10에 따른 브래킷 지지대가 있는 수직 압력용기
  • EN 13445-3, 섹션 16.11에 따른 지지 다리를 가진 수직 압력용기
  • EN 13445-3, 섹션 16.12에 따른 스커트 지지대를 가진 수직 압력용기
  • EN 13445-3, 섹션 16.13에 따른 링 지지대를 가진 수직 압력용기
  • EN 13445-3, 섹션 16.4에 따른 구형 쉘의 노즐에 작용하는 국부 하중
  • EN 13445-3, 섹션 16.5에 따른 원통형 쉘의 노즐에 작용하는 국부 하중
  • EN 13445-3, 섹션 17에 따른 피로 수명의 단순 해석
  • EN 13445-3, 섹션 18에 따른 피로 수명의 상세 해석

PROBAD 모듈 “EN 13480 금속 배관(Metallic Piping)”은 내부 및/또는 외부 압력에 대한 다음 구성 요소들의 강도 계산을 제공합니다.

  • 노즐 및 이들과의 상호작용이 있는 원통형 구성요소
  • 티(Tees)
  • 파이프 벤드 및 엘보
  • 노즐 및 이들과의 상호작용이 있는 접두형 및 반구형 끝단
  • 노즐 및 이들과의 상호작용이 있는 리듀서(동심 및 편심 콘)
  • 개구부가 있는 원형 평형 끝단 및 플레이트
  • Y-분기부가 있는 원통형 쉘
  • 마이터 벤드(Miter bends)
  • EN 13480-3, 섹션 11에 따른 원형 및 사각형의 중공 부착물
  • 순환 하중에 대한 단순 해석

PROBAD 모듈 “DIN-/EN-Piping”은 배관 시스템 내 표준 압력 부품에 대한 일괄 계산을 제공합니다.

  • 직선 파이프
  • 해당 노즐 테이블
  • 해당 굴곡 파이프
  • 엘보
  • 티(Tees)
  • 리듀서(Reducers)
  • 캡(Caps)
  • 플랜지(Flanges)
  • 블라인드 플레이트(Blinding plates)

계산은 다음 기준에 따라 내부 또는 외부 압력 조건으로 수행할 수 있습니다.

  • EN 13480 (산업용 금속 배관)
  • EN 13445 (비가열 압력용기)
  • EN 12952 (수관 보일러)
  • AD-2000
  • TRD
  • DIN 2413

기준서 대신 통합된 등급 테이블을 활용한 피팅 선택도 가능합니다.
플랜지에 대한 해석은 EN 1092-1 등급 테이블 등 통합된 P/T-등급 테이블을 통해 제공됩니다.
보다 정밀한 플랜지 해석을 위해서는 PROBAD 모듈 F22로의 내보내기를 권장합니다.

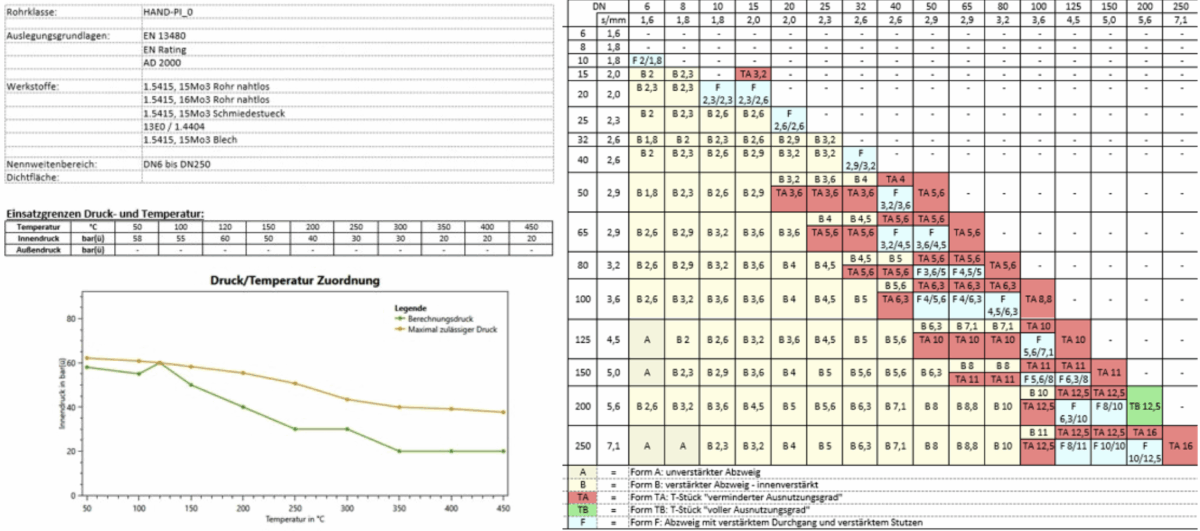

계산된 파이프 클래스는 *.xml 형식으로 내보내기가 가능하며, 이후 ROHR2에 가져와 응력 해석 또는 유연성 해석에 사용할 수 있습니다.

DIN 21057에 따른 간단한 보고서가 생성되며, 파이프 클래스 문서는 개스킷 및 볼트 상세정보로 보완될 수 있습니다.

출력 형식은 .xml 외에도 .pdf 또는 .docx 형식으로 제공되며, 등급 테이블 및 분기 테이블을 포함하는 간단한 문서도 생성할 수 있습니다.

ASME Codes
PROBAD 모듈 “ASME Section I.”는 내부 압력 하에서 부품의 강도를 계산하는 데 사용됩니다.

  • 최대 20개의 노즐과 최대 10개의 니플 필드를 포함한 원통형 쉘 및 그 상호작용
  • 최대 10개의 노즐과 그 상호작용을 포함한 접시형 및 반구형 종단부
  • 중앙 노즐을 포함한 원형 및 비원형 평판 종단부

필요한 경우, 압력용기 지침(Pressure Equipment Directive, PED)에 따른 요구 압력 p’을 계산할 수 있습니다.

ASME B31.1 – Power Piping

PROBAD 모듈 ‘ASME B31.1’은 플랜트 설계 및 보일러 산업에서 내부 압력을 받는 배관에 대해 다음 부품의 강도 계산을 포함합니다.

  • 최대 10개의 노즐과 그 상호작용을 포함한 직선 튜브
  • 굽은 튜브 및 엘보
  • ASME III, 부록 Y에 따른 원형 및 사각형의 중공 부착물

ASME B31.3 – Process Piping

PROBAD 모듈 “ASME B31.3″은 석유 정제 및 화학 플랜트에서 내부 압력을 받는 배관에 대해 다음 부품의 강도 계산을 포함합니다.

  • 최대 10개의 노즐과 그 상호작용을 포함한 직선 튜브
  • 굽은 튜브 및 엘보
  • ASME III, 부록 Y에 따른 원형 및 사각형의 중공 부착물

ASME B31.12 – Hydrogen Piping, IP + PL

PROBAD 모듈 “ASME B31.12″는 석유 정제 및 화학 플랜트에서 내부 압력을 받는 수소 배관에 대해 다음 부품의 강도 계산을 포함합니다.

  • 최대 10개의 노즐과 그 상호작용을 포함한 직선 튜브
  • 굽은 튜브 및 엘보
  • ASME III, 부록 Y에 따른 원형 및 사각형의 중공 부착물
PROBAD 모듈 “ASME Section VIII, Div. 1″은 내부 및/또는 외부 압력 하에서 다음 구성 요소들에 대한 강도 계산을 제공합니다.

  • 최대 10개의 노즐과 최대 10개의 니플 필드 및 그 상호작용을 포함한 원통형 쉘
  • 최대 10개의 노즐과 그 상호작용을 포함한 원뿔형 쉘 및 원뿔형 단부 (동심 및 편심 콘)
  • 최대 10개의 노즐과 그 상호작용을 포함한 접시형 및 반구형 단부
  • 중심 노즐이 있는 평평한 비지지형 단부
  • 내부 압력을 받는 플랜지 부착 접시형 커버 (구형 접시형 커버)
  • 볼트를 포함한 단일 및 이중 플랜지 (내부 압력 조건)
  • 다음과 같은 열교환기 형식에 따른 ASME 기준의 튜브 시트: U자형 튜브 열교환기, 고정 튜브 시트 열교환기, 내부 또는 외부 밀봉된 플로팅 헤드 열교환기, 잠긴 플로팅 헤드 열교환기

PROBAD 모듈 “ASME Piping”은 배관 시스템 내의 내부 압력을 받는 표준 압력 부품에 대한 일괄 계산을 허용합니다.

  • 직선 배관
  • 해당 노즐 테이블
  • 해당 굽은 배관
  • 엘보우
  • 티(Tee)
  • 리듀서

계산 검증은 다음 코드 중 선택하여 수행할 수 있습니다:

  • ASME Section I.
  • ASME Section VIII. Div.1
  • ASME B31.1 (Power Piping)
  • ASME B31.3 (Process Piping)
  • 캡
  • 플랜지
  • 블라인드 플레이트

코드 기반 계산 대신, 통합된 등급 테이블(rating tables)을 사용하여 피팅을 선택할 수도 있습니다. 플랜지 해석은 ASME B16.5에 따른 통합된 P/T 등급 테이블(P/T-Rating-tables)을 통해 수행됩니다

입력 값과 결과는 유럽식 또는 미국식 단위로 표현이 가능합니다. 압력용 기기 지침(PED)에 따른 요구 압력 p’를 선택적으로 계산할 수 있습니다.

계산된 배관 클래스는 *.xml 형식으로 내보내기(export)할 수 있으며, 이후 ROHR2에 가져와 응력 해석 또는 유연성 해석에 사용할 수 있습니다.

DIN 21057에 따른 간략한 보고서가 생성됩니다.

.xml 출력 외에도 .pdf 또는 .docx 형식의 출력이 가능하며, 등급 테이블 및 분기 테이블을 포함한 간단한 문서도 생성할 수 있습니다.

WRC Codes

WRC 107 / WRC 537

PROBAD 모듈 “WRC 107 / WRC 537″은 원통형 쉘(부착 형상: 원형 실체형, 사각 실체형 또는 튜브형) 및 구형 쉘(부착 형상: 원형 실체형 및 사각 실체형)에 가해지는 국부 하중(힘 또는 모멘트)으로 인한 응력을 계산하는 데 사용됩니다.

여러 개별 하중 조건의 중첩(superposition) 계산도 가능하며, 이때 내부 압력이나 개별 응력도 함께 고려됩니다.

원통형 쉘의 경우, 내부 압력 및 ASME Section III Class 1 및 2에 따른 굽힘 모멘트에서 발생하는 응력도 중첩할 수 있습니다.

튜브 플러그 및 노즐의 경우, 교차 영역의 내부 및 외부에서 부착부에 대한 추가적인 검증이 요구될 수 있습니다.

WRC 297

PROBAD 모듈 “WRC 297″은 원통형 쉘의 노즐 및 패드 보강 유무에 따른 노즐에 대해 3축 방향의 힘 또는 모멘트로부터 발생하는 응력 해석을 제공합니다.

이 모듈에서 가능한 계산 유형은 다음과 같습니다:

  • 기존 형상의 재검토
  • 쉘 두께 또는 노즐/패드 두께 설계
  • 허용 가능한 힘 또는 모멘트 성분의 값 산정
  • ‘AD-S3/0’, ‘AD-S4’, ‘BS 5500’ 또는 사용자 정의 입력에 따른 응력 해석 (국부 하중 및 전역 하중 포함)

PROBAD 라이선스

  • 라이선스 보유자는 1대의 PC에서 프로그램을 설치 및 사용할 수 있습니다.
  • USB 라이선스 키를 통해 사용 가능하며, 특정 PC에 종속되지 않습니다.
  • 동일 네트워크 내의 여러 PC에서 ROHR2에 접근할 수 있으며, 사용자 수는 라이선스 수에 따라 제한됩니다.
  • 다음 두 가지 방식으로 사용 가능:
    • USB 라이선스 키 (특정 서버에 종속되지 않음)
    • 소프트웨어 라이선스 키 (SL 라이선스) – 서버 할당 방식
  • WAN 라이선스는 계약 기반으로 제공되며, 서비스 범위는 시스템 계약서에 명시됩니다.
  • 지점(사이트)마다 최소 1개 이상의 라이선스가 필요합니다.
  • ROHR2, SINETZ, PROBAD의 추가 모듈 및 인터페이스는 단독 실행이 불가능하며,
  • 기본 라이선스와 통합된 형태로 제공됩니다.
ROHR2 AI 챗봇

PROBAD 소개

[프로배드]

PROBAD [프로배드]는 압력 부품(Pressure Parts)의 코드 기반 강도 계산(Code-based Strength Calculation)을 위한 표준 솔루션입니다. 보일러 및 압력용기 산업, 플랜트 설계, 배관 설계 분야의 세계 유수 기업들이 수년간 성공적으로 사용하고 있습니다. PROBAD 유지보수 계약을 통해 표준의 최신 상태 반영과 지속적인 기술 개발이 보장됩니다.

PROBAD는 다음과 같은 표준에 따른 계산 모듈을 효과적으로 활용할 수 있는 솔루션을 제공합니다:

  • EN 규격: EN 12952, EN 13480, EN 13445, EN 1591
  • ASME 규격: ASME Section I, ASME Section VIII Division 1, ASME B31.x
  • 독일 규격: AD 2000 시트, TRD 시트
  • WRC 기준: WRC 107, WRC 297

기본 패키지 PB1은 그래픽 사용자 인터페이스(GUI)를 포함하며, 모든 계산 모듈 사용을 위한 필수 구성요소입니다.

PROBAD 주요기능

PROBAD 기능
  • 모듈형 구조
    PROBAD는 모듈 방식으로 설계되어, 기업의 필요에 따라 개별 모듈만 선택하여 라이선싱할 수 있습니다. (→ 사용 가능한 PROBAD 솔루션 참조)
  • 재검토 및 설계 최적화 기능
    기존 부품의 치수를 단순히 검증하는 것뿐만 아니라, 새로운 부품을 설계하거나 최적화하는 작업도 가능합니다.
  • 포괄적인 부품 데이터베이스
    부품 치수, 벽 두께, 공차 등에 관한 다양한 규격과 기준을 포함한 데이터베이스가 탑재되어 있습니다.
  • 재료 데이터베이스 지원
    EN, DIN, ASME 재료를 포함한 재료 데이터베이스를 통해 각 계산 모듈의 정확한 적용을 지원합니다.
    사용자는 재료 값 등을 직접 편집 또는 수정할 수 있습니다.
  • 표준 안전 계수 조정 가능
    계산 규칙에 포함된 표준 안전 계수는 기본값으로 저장되어 있으며, 프로젝트 요구사항에 맞게 수정할 수 있습니다.
PROBAD 모델러 (PROBAD Modeler)

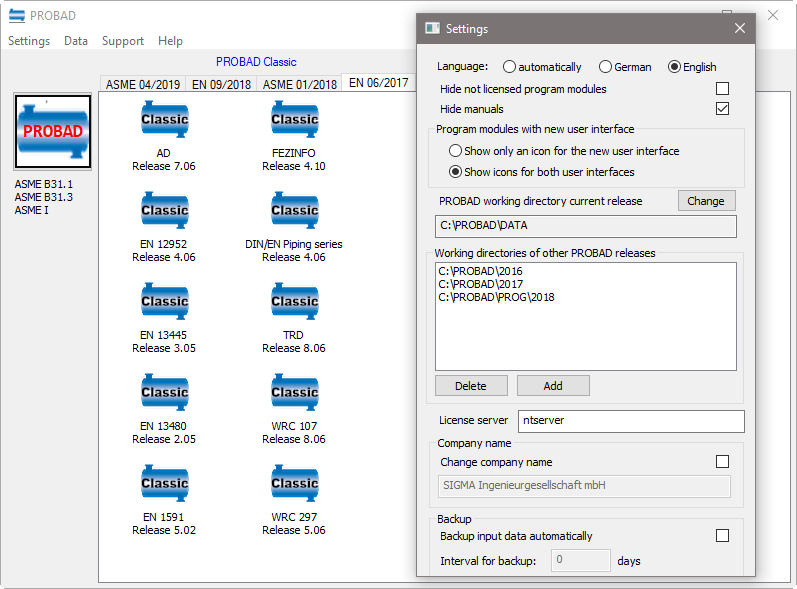

  • 모든 PROBAD 모듈은 영어 및 독일어 인터페이스를 지원하며, 대화형 시스템을 통해 텍스트 또는 그래픽 형태의 도움말 화면을 제공합니다.
  • PROBAD는 감시 시스템 등 기술적 변화와 신규 기능을 지속적으로 반영하여 개선되고 있습니다.
  • SIGMA GmbH는 유지보수 계약에 따라 연례 버전 업데이트를 제공하며, 이를 통해 PROBAD 모듈은 항상 최신 코드/표준을 반영합니다.
  • 유지보수 계약을 맺은 라이선스 사용자는 핫라인 지원을 받을 수 있습니다.
ROHR2와의 연계 기능
  • PROBAD의 배관 시리즈 모듈에서 생성한 파이프 클래스를 ROHR2로 내보내기(Export) 가능
  • ROHR2에서 생성된 복잡한 구조를 PROBAD로 가져오기(Import) 가능하며,
    치수 표준, 재료 등의 주요 파라미터를 함께 전송할 수 있습니다.

PROBAD 기본모듈

Module PB1: PROBAD 기본 모듈

PB1 기본 패키지는 모든 PROBAD 계산 모듈의 작동을 위한 기본 모듈입니다.

  • PROBAD 그래픽 사용자 인터페이스 (GUI)
  • 라이선스 관리 및 프로젝트 관리 기능
  • DIN/EN 및 ASME 재료 데이터베이스
  • FEZEN 정보 시스템
  • 부품 데이터베이스 및 입·출력 기능
  • PROBAD Modeler

PB1 기본 패키지의 라이선스 수량은 동시에 접근할 수 있는 계산 모듈 사용자 수를 결정합니다.

PROBAD Modeler는 전체 구조물을 정의하고, 이를 하나 이상의 PROBAD 계산 모듈로 전송하여 계산할 수 있는 기능을 제공합니다.

  • 구성요소 그룹별로 서로 다른 규칙(코드/규격)을 할당할 수 있어, 서로 다른 규격에 따른 검증 작업을 동시에 수행 가능합니다.
  • 전체 프로젝트 구조는 지정된 계산 모듈을 통해 생성되며, 구조는 각 규격(standard)에 따라 자동으로 구분됩니다.
  • 재료, 표준 기반의 치수, 하중 조건 등 중요한 부품 파라미터는 자동으로 해당 계산 모듈로 전달되어 계산에 사용됩니다.



PROBAD에서 모델을 구성하는 방식과 유사하게, ROHR2(버전 34.0 이상)를 PROBAD 구조물의 모델러로 활용할 수 있습니다.

  • ROHR2에서 생성한 구조물을 PROBAD로 내보내기(export) 하여 직접 계산에 활용 가능
  • ROHR2에서 사전에 정의된 PROBAD 배관 클래스(pipe classes)에 직접 접근 가능
    (코드 기반 구성요소 선택 방식의 대안)

이를 통해 표준 치수 및 구성요소의 사전 선택이 가능해지며, 배관 설계 및 해석 작업의 효율성과 일관성을 높일 수 있습니다.

FEZEN 재료 데이터베이스는 금속 재료에 대한 물성치를 제공합니다. 이 데이터는 EN, DIN, ASME 재료 코드/표준에 기반합니다.

  • 약 1,500개의 시트에는 EN 재료 코드의 표준 데이터를 기반으로 한 재료 참조 정보가 포함되어 있습니다. EN 12952, EN 13480, EN 13445 및 AD-2000, TRD 코드에 따라 재평가(상향조정) 또는 감가(하향조정)된 재료 데이터도 반영되어 있습니다.
  • 약 700개의 시트는 주로 DIN 코드의 표준 데이터를 기반으로 하지만, VdTÜV 또는 SEW 시트의 데이터도 포함됩니다. 이들 역시 AD-2000 및 TRD 코드에 따라 조정된 물성치가 포함되어 있습니다.
  • 약 1,400개의 시트는 ASME Sect. II Part D, ASME B31.1, B31.3에 따른 허용 응력 등 ASME 재료 데이터를 제공합니다.

FEZEN 재료 데이터베이스는 PROBAD의 모든 모듈에서 사용됩니다. 다음과 같은 특징이 있습니다:

  • 모든 기준(EN, ASME 등)에서 재료를 공통으로 사용할 수 있기 때문에, 예를 들어 ASME 재료를 EN 기준으로 계산하거나, 반대로 EN 재료를 ASME 기준으로 계산하는 것도 가능합니다.
  • 사용자 정의 재료를 정의하고 사용자 데이터베이스에 저장할 수 있으며, 이렇게 저장된 재료는 모든 프로젝트에서 사용할 수 있습니다.
  • EN 10027에 따른 새로운 유럽 재료 명칭과 DIN 17006, DIN 17007에 따른 이전 명칭 간의 비교 정보도 제공됩니다.
  • FEZEN 재료 데이터베이스는 SIGMA에 의해 지속적으로 업데이트되며, 연례 업데이트를 통해 최신의 강도 값과 표준에 부합되도록 유지됩니다.



FEZEN 정보 시스템은 재료 데이터베이스를 상호작용 방식으로 사용할 수 있게 해주는 도구이며, PROBAD 계산 모듈과는 독립적으로도 작동합니다. 이 프로그램은 재료의 물성치를 개별적으로 또는 전체적으로 조회하고, 재료 데이터 시트를 인쇄하는 데 사용됩니다.

이 모듈은 인장 강도, 항복 강도 또는 소성한도, 크리프 강도 등의 특성값뿐만 아니라, 구성 요소의 물리적 특성, 허용 응력, 허용 온도, 수명 관련 파라미터 등을 분석하고 보여줍니다.

또한 FEZEN은 계산된 응력을 기반으로 수명 계산을 수행할 수 있으며, 데이터베이스에 있는 수명 값을 바탕으로 내삽(interpolation) 또는 외삽(extrapolation)하여 결과를 산출합니다.

PROBAD 추가모듈

PROBAD는 모듈형 설계를 기반으로 하여, 기업의 분석 목적과 프로젝트 요구 사항에 따라 필요한 기능만 선택적으로 도입할 수 있습니다. 기본 계산 모듈 외에도 다양한 추가 모듈(Add-on Modules)을 통해 고도의 설계 최적화와 규격 기반의 해석 작업을 지원합니다.

National Codes
  • 최대 10개의 노즐이 있는 원통형 부품 및 내부/외부 압력 하에서의 상호 작용: AD 2000 B1/B6/B9/B10
  • 내부 및 외부 압력 하에서의 파이프 벤드 및 엘보: AD 2000 B1, App. 1
  • 최대 10개의 노즐이 있는 원뿔형 부품(동심 및 편심 콘) 및 내부/외부 압력 하에서의 상호 작용: AD 2000 B2/B1/B6/B9/B10
  • 최대 10개의 노즐이 있는 반구형 헤드 및 접시형 엔드와 내부/외부 압력 하에서의 상호 작용: AD 2000 B3/B1/B6/B9/B10
  • 중심 노즐이 있는 평평한 원형 또는 사각형 헤드 및 플레이트, 내부 및 외부 압력 하에서의 해석: AD 2000 B5
  • 플랜지(단일 또는 쌍), 볼트 및 개스킷 포함. 용접넥 플랜지, 용접형 플랜지, 용접넥 스터브, 루즈 링 또는 랩 조인트 플랜지를 사용하는 스터브 포함: DIN 2505+ B7/B8
  • 마진 모멘트를 포함하거나 포함하지 않는 용접형 및 플랜지형 튜브 시트와 내부/외부 압력 하의 튜브: AD 2000 B5/B1/B6
  • 내부 및 외부 압력 하의 접시형 커버: AD 2000 B4
  • 내부 및 외부 압력 하의 팽창 조인트(단일 벨로우 또는 가이드/비가이드 중간관 포함): AD 2000 B13


PROBAD 모듈 F12의 모든 코드가 포함되며, 추가적으로 다음이 포함됩니다:

  • 반복 하중에 대한 단순화된 해석: AD 2000 S1
  • 지지 스커트(skirt)를 갖는 압력용기: AD 2000 S3/1
  • 새들(saddle) 위에 설치된 수평 용기: AD 2000 S3/2
  • 발판(feet)이 있는 접시형 엔드 용기: AD 2000 S3/3
  • 지지 브래킷(bracket)이 있는 용기: AD 2000 S3/4
  • 최대 10개의 노즐 및 니플이 있는 원통형 부품과 이들의 상호작용: TRD 301
  • Y자형 분지(branch)가 포함된 원통형 부품: TRD 301
  • 최대 10개의 노즐이 있는 원통형 쉘: 옵션으로 반복 하중 조건에서의 복합 주기적 변화 계산 가능 – 허용 온도 변화율 / 허용 하중 반복 횟수 / 피로 해석 포함: TRD 301, App.1
  • 굽은 튜브와 엘보우: TRD 301, App.2
  • 최대 10개의 노즐과 상호작용이 포함된 구형 쉘 및 접시형 헤드: TRD 303
  • 구형 쉘 및 접시형 헤드 – 주기적 변화의 복합 계산 옵션: 허용 온도 변화율 / 허용 하중 반복 횟수 / 피로 해석 포함: TRD 303, App.1
  • 중심 노즐이 있는 평판형 헤드: TRD 305
  • 외부 압력을 받는 화염 튜브(보강판 유무 포함 직선 튜브, 파이어 박스 및 주름관 포함): TRD 306
  • 크리프 파괴 강도를 기반으로 한 피로 해석 – 원통형 쉘, Y자형 피팅, 굽은 튜브 및 엘보우 포함: TRD 508
European Codes

PROBAD 모듈 “EN 12952 – 수관식 보일러(Water Tube Boilers)”는 내부 압력 및 온도로 인한 강도 계산을 위해 다음과 같은 부품들을 제공합니다:

  • PED(압력 장비 지침) 부속서 II, 도표 5에 따른 위험 등급 결정
  • 최대 10개의 노즐 및 니플 배열(nipple field)이 있는 원통형 부품과 이들의 상호작용
  • 티(Tee)
  • Y자형 분지(Y-branches)가 있는 원통형 쉘
  • 굽은 파이프 및 엘보우
  • 세로 방향으로 단일 개구부 또는 다수의 구멍이 있는 사각 튜브
  • 최대 10개의 노즐과 상호작용이 포함된 구형 쉘 및 접시형 헤드
  • Y자형 분지가 있는 구형 쉘
  • 중심 노즐이 있는 지지되지 않은 평판형 끝단
  • 수명(Lifetime) 계산
  • 위에 나열된 모든 항목에 대한 크리프 피로(Creep Fatigue) 해석
  • 최대 10개의 노즐이 있는 원통형 쉘 및 구형 쉘에 대해 반복되는 내부 압력 또는 내부 압력과 온도의 복합적인 주기적 변화에 따른 피로 강도 계산:
    • 허용 온도 변화율
    • 하나의 하중 사이클에 대한 허용 반복 횟수
    • 사용 계수(Usage Factor) 산정
    • 모든 하중 사이클에 대한 동일 온도 변화율(Equal Temperature Rate) 산정 등의 옵션 제공

PROBAD 모듈 “EN 1591 플랜지 설계(Flange Design)”는 EN 1591 기준에 따라 플랜지 접합부를 재검토하거나 설계할 수 있는 기능을 제공합니다. 여기에는 예를 들어 “TA Luft” 요구사항 충족을 위한 누설 해석(leakage analysis)도 포함됩니다.

DIN, EN 1092-1, EN 1759-1, ASME B16.5, ASME B16.47A/B16.47B 등의 표준 플랜지에 대해서는 플랜지, 볼트, 가스켓 및 클램핑 부품(와셔, 익스팬션 슬리브, HYTORC 디스크 또는 HYTORC 익스팬션 너트 등)의 치수가 데이터베이스에 저장되어 있으며, 직관적인 입력 화면에서 쉽게 불러와 사용할 수 있습니다. 비표준 치수도 수동 입력이 가능합니다.

지원되는 플랜지 유형:

  • 용접형 플랜지, 용접넥 플랜지, 슬립온 플랜지, 튜브 스토퍼가 있는 삽입형 플랜지, 일체형 플랜지, 블라인드 플랜지, 나사식 플랜지
  • 루즈 링(loose ring)이 포함된 스터브 구조: 용접형 스터브, 용접넥 스터브, 슬립온 스터브, 튜브 스토퍼가 있는 삽입형 스터브, 일체형 용접 스터브, 블라인드 스터브
  • 루즈 링이 포함된 콜라(collar) 구조: 용접형 콜라, 롱넥 용접 콜라

사용률(Usage ratio)은 다음 조건 하에서 결정됩니다:

  • 연결 가능한 구성요소(원통형, 원뿔형, 구형, 반구형 쉘, 접시형 헤드 등)를 고려한 플랜지
  • 볼트
  • 요구되는 누설률을 고려한 가스켓

가스켓 데이터베이스는 약 400종류의 가스켓을 포함하고 있으며, 특성 값은 다음 출처를 기준으로 합니다:

  • EN 1591-2
  • www.gasketdata.org
  • www.esadata.org
  • 제조사 측정 데이터

플랜지 접합부는 조립 조건 및 최대 9가지의 후속 조건에 대해 단일 계산 단계(single calculation step)로 검토됩니다.

또한 다음과 같은 특수 검증 항목도 제공됩니다:

  • 기준 조임 토크(nominal tighten torque)
  • 볼트력
  • 최대 플랜지 회전
  • 볼트의 최소 사용률

PROBAD 모듈 “EN 13445 비가열 압력용기”는 내부 및/또는 외부 압력에 대한 다음 부품들의 강도 계산을 제공합니다.

  • 최대 10개의 노즐 및 이들과의 상호작용이 있는 원통형 구성요소
  • 티(Tees)
  • 노즐 및 이들과의 상호작용이 있는 접두형, 반구형 및 구형 헤드
  • 노즐 및 이들과의 상호작용이 있는 리듀서(동심 및 편심 콘)
  • 개구부가 있는 평형 원형, 타원형 및 사각형 헤드 및 플레이트
  • 열교환기의 튜브 시트
  • EN 13445-3, 섹션 16.5에 따른 리프팅 러그가 있는 압력용기
  • EN 13445-3, 섹션 16.7에 따른 리프팅 러그 계산
  • EN 13445-3, 섹션 16.8~16.9에 따른 새들 또는 링 지지대 위의 수평 압력용기
  • EN 13445-3, 섹션 16.10에 따른 브래킷 지지대가 있는 수직 압력용기
  • EN 13445-3, 섹션 16.11에 따른 지지 다리를 가진 수직 압력용기
  • EN 13445-3, 섹션 16.12에 따른 스커트 지지대를 가진 수직 압력용기
  • EN 13445-3, 섹션 16.13에 따른 링 지지대를 가진 수직 압력용기
  • EN 13445-3, 섹션 16.4에 따른 구형 쉘의 노즐에 작용하는 국부 하중
  • EN 13445-3, 섹션 16.5에 따른 원통형 쉘의 노즐에 작용하는 국부 하중
  • EN 13445-3, 섹션 17에 따른 피로 수명의 단순 해석
  • EN 13445-3, 섹션 18에 따른 피로 수명의 상세 해석

PROBAD 모듈 “EN 13480 금속 배관(Metallic Piping)”은 내부 및/또는 외부 압력에 대한 다음 구성 요소들의 강도 계산을 제공합니다.

  • 노즐 및 이들과의 상호작용이 있는 원통형 구성요소
  • 티(Tees)
  • 파이프 벤드 및 엘보
  • 노즐 및 이들과의 상호작용이 있는 접두형 및 반구형 끝단
  • 노즐 및 이들과의 상호작용이 있는 리듀서(동심 및 편심 콘)
  • 개구부가 있는 원형 평형 끝단 및 플레이트
  • Y-분기부가 있는 원통형 쉘
  • 마이터 벤드(Miter bends)
  • EN 13480-3, 섹션 11에 따른 원형 및 사각형의 중공 부착물
  • 순환 하중에 대한 단순 해석

PROBAD 모듈 “DIN-/EN-Piping”은 배관 시스템 내 표준 압력 부품에 대한 일괄 계산을 제공합니다.

  • 직선 파이프
  • 해당 노즐 테이블
  • 해당 굴곡 파이프
  • 엘보
  • 티(Tees)
  • 리듀서(Reducers)
  • 캡(Caps)
  • 플랜지(Flanges)
  • 블라인드 플레이트(Blinding plates)

계산은 다음 기준에 따라 내부 또는 외부 압력 조건으로 수행할 수 있습니다.

  • EN 13480 (산업용 금속 배관)
  • EN 13445 (비가열 압력용기)
  • EN 12952 (수관 보일러)
  • AD-2000
  • TRD
  • DIN 2413

기준서 대신 통합된 등급 테이블을 활용한 피팅 선택도 가능합니다.
플랜지에 대한 해석은 EN 1092-1 등급 테이블 등 통합된 P/T-등급 테이블을 통해 제공됩니다.
보다 정밀한 플랜지 해석을 위해서는 PROBAD 모듈 F22로의 내보내기를 권장합니다.

계산된 파이프 클래스는 *.xml 형식으로 내보내기가 가능하며, 이후 ROHR2에 가져와 응력 해석 또는 유연성 해석에 사용할 수 있습니다.

DIN 21057에 따른 간단한 보고서가 생성되며, 파이프 클래스 문서는 개스킷 및 볼트 상세정보로 보완될 수 있습니다.

출력 형식은 .xml 외에도 .pdf 또는 .docx 형식으로 제공되며, 등급 테이블 및 분기 테이블을 포함하는 간단한 문서도 생성할 수 있습니다.

ASME Codes
PROBAD 모듈 “ASME Section I.”는 내부 압력 하에서 부품의 강도를 계산하는 데 사용됩니다.

  • 최대 20개의 노즐과 최대 10개의 니플 필드를 포함한 원통형 쉘 및 그 상호작용
  • 최대 10개의 노즐과 그 상호작용을 포함한 접시형 및 반구형 종단부
  • 중앙 노즐을 포함한 원형 및 비원형 평판 종단부

필요한 경우, 압력용기 지침(Pressure Equipment Directive, PED)에 따른 요구 압력 p’을 계산할 수 있습니다.

ASME B31.1 – Power Piping

PROBAD 모듈 ‘ASME B31.1’은 플랜트 설계 및 보일러 산업에서 내부 압력을 받는 배관에 대해 다음 부품의 강도 계산을 포함합니다.

  • 최대 10개의 노즐과 그 상호작용을 포함한 직선 튜브
  • 굽은 튜브 및 엘보
  • ASME III, 부록 Y에 따른 원형 및 사각형의 중공 부착물

ASME B31.3 – Process Piping

PROBAD 모듈 “ASME B31.3″은 석유 정제 및 화학 플랜트에서 내부 압력을 받는 배관에 대해 다음 부품의 강도 계산을 포함합니다.

  • 최대 10개의 노즐과 그 상호작용을 포함한 직선 튜브
  • 굽은 튜브 및 엘보
  • ASME III, 부록 Y에 따른 원형 및 사각형의 중공 부착물

ASME B31.12 – Hydrogen Piping, IP + PL

PROBAD 모듈 “ASME B31.12″는 석유 정제 및 화학 플랜트에서 내부 압력을 받는 수소 배관에 대해 다음 부품의 강도 계산을 포함합니다.

  • 최대 10개의 노즐과 그 상호작용을 포함한 직선 튜브
  • 굽은 튜브 및 엘보
  • ASME III, 부록 Y에 따른 원형 및 사각형의 중공 부착물
PROBAD 모듈 “ASME Section VIII, Div. 1″은 내부 및/또는 외부 압력 하에서 다음 구성 요소들에 대한 강도 계산을 제공합니다.

  • 최대 10개의 노즐과 최대 10개의 니플 필드 및 그 상호작용을 포함한 원통형 쉘
  • 최대 10개의 노즐과 그 상호작용을 포함한 원뿔형 쉘 및 원뿔형 단부 (동심 및 편심 콘)
  • 최대 10개의 노즐과 그 상호작용을 포함한 접시형 및 반구형 단부
  • 중심 노즐이 있는 평평한 비지지형 단부
  • 내부 압력을 받는 플랜지 부착 접시형 커버 (구형 접시형 커버)
  • 볼트를 포함한 단일 및 이중 플랜지 (내부 압력 조건)
  • 다음과 같은 열교환기 형식에 따른 ASME 기준의 튜브 시트: U자형 튜브 열교환기, 고정 튜브 시트 열교환기, 내부 또는 외부 밀봉된 플로팅 헤드 열교환기, 잠긴 플로팅 헤드 열교환기

PROBAD 모듈 “ASME Piping”은 배관 시스템 내의 내부 압력을 받는 표준 압력 부품에 대한 일괄 계산을 허용합니다.

  • 직선 배관
  • 해당 노즐 테이블
  • 해당 굽은 배관
  • 엘보우
  • 티(Tee)
  • 리듀서

계산 검증은 다음 코드 중 선택하여 수행할 수 있습니다:

  • ASME Section I.
  • ASME Section VIII. Div.1
  • ASME B31.1 (Power Piping)
  • ASME B31.3 (Process Piping)
  • 캡
  • 플랜지
  • 블라인드 플레이트

코드 기반 계산 대신, 통합된 등급 테이블(rating tables)을 사용하여 피팅을 선택할 수도 있습니다. 플랜지 해석은 ASME B16.5에 따른 통합된 P/T 등급 테이블(P/T-Rating-tables)을 통해 수행됩니다

입력 값과 결과는 유럽식 또는 미국식 단위로 표현이 가능합니다. 압력용 기기 지침(PED)에 따른 요구 압력 p’를 선택적으로 계산할 수 있습니다.

계산된 배관 클래스는 *.xml 형식으로 내보내기(export)할 수 있으며, 이후 ROHR2에 가져와 응력 해석 또는 유연성 해석에 사용할 수 있습니다.

DIN 21057에 따른 간략한 보고서가 생성됩니다.

.xml 출력 외에도 .pdf 또는 .docx 형식의 출력이 가능하며, 등급 테이블 및 분기 테이블을 포함한 간단한 문서도 생성할 수 있습니다.

WRC Codes

WRC 107 / WRC 537

PROBAD 모듈 “WRC 107 / WRC 537″은 원통형 쉘(부착 형상: 원형 실체형, 사각 실체형 또는 튜브형) 및 구형 쉘(부착 형상: 원형 실체형 및 사각 실체형)에 가해지는 국부 하중(힘 또는 모멘트)으로 인한 응력을 계산하는 데 사용됩니다.

여러 개별 하중 조건의 중첩(superposition) 계산도 가능하며, 이때 내부 압력이나 개별 응력도 함께 고려됩니다.

원통형 쉘의 경우, 내부 압력 및 ASME Section III Class 1 및 2에 따른 굽힘 모멘트에서 발생하는 응력도 중첩할 수 있습니다.

튜브 플러그 및 노즐의 경우, 교차 영역의 내부 및 외부에서 부착부에 대한 추가적인 검증이 요구될 수 있습니다.

WRC 297

PROBAD 모듈 “WRC 297″은 원통형 쉘의 노즐 및 패드 보강 유무에 따른 노즐에 대해 3축 방향의 힘 또는 모멘트로부터 발생하는 응력 해석을 제공합니다.

이 모듈에서 가능한 계산 유형은 다음과 같습니다:

  • 기존 형상의 재검토
  • 쉘 두께 또는 노즐/패드 두께 설계
  • 허용 가능한 힘 또는 모멘트 성분의 값 산정
  • ‘AD-S3/0’, ‘AD-S4’, ‘BS 5500’ 또는 사용자 정의 입력에 따른 응력 해석 (국부 하중 및 전역 하중 포함)

PROBAD 라이선스

  • 라이선스 보유자는 1대의 PC에서 프로그램을 설치 및 사용할 수 있습니다.
  • USB 라이선스 키를 통해 사용 가능하며, 특정 PC에 종속되지 않습니다.
  • 동일 네트워크 내의 여러 PC에서 ROHR2에 접근할 수 있으며, 사용자 수는 라이선스 수에 따라 제한됩니다.
  • 다음 두 가지 방식으로 사용 가능:
    • USB 라이선스 키 (특정 서버에 종속되지 않음)
    • 소프트웨어 라이선스 키 (SL 라이선스) – 서버 할당 방식
  • WAN 라이선스는 계약 기반으로 제공되며, 서비스 범위는 시스템 계약서에 명시됩니다.
  • 지점(사이트)마다 최소 1개 이상의 라이선스가 필요합니다.
  • ROHR2, SINETZ, PROBAD의 추가 모듈 및 인터페이스는 단독 실행이 불가능하며,
  • 기본 라이선스와 통합된 형태로 제공됩니다.
ROHR2 데모요청하기
ROHR2 견적요청하기

AI가 들려주는 ROHR2

SIGMA의 소프트웨어를 AI 기반의 팟캐스트 형식으로 들어보세요.
복잡한 기능과 적용 분야를 짧고 명확하게 정리해, 누구나 쉽게 이해할 수 있습니다.
각 제품의 핵심 개념과 차별점까지, 인공지능의 목소리로 안내해드립니다.

SIGMA 소트프웨어 3종

3가지 소프트웨어, AI가 비교해드립니다. 각각 어떤 차이가 있을까요? 어떻게 함께 활용될 수 있을까요? 이 오디오에서는 SIGMA 소프트웨어 전체 구조를 명확하게 이해할 수 있습니다.

ROHR2

ROHR2는 단순한 계산 프로그램이 아닙니다. 실제 하중조건, 진동분석, 동적해석까지 어떻게 수행되는지, 이 오디오를 통해 설계자 입장에서 어떤 도움이 되는지 체감할 수 있습니다.

SINETZ

SINETZ는 복잡한 배관망에서 유체흐름과 열손실을 손쉽게 시뮬레이션하는 도구입니다. 이 오디오에서는 SINETZ가 어떻게 적용되는지, 어떤 결과를 도출하는지를 실감나게 전달합니다.

PROBAD

PROBAD는 다양한 설계 코드를 기준으로 여러 종류 압력용기 강도를 자동 계산하는 툴입니다. 이 오디오를 통해 각 코드의 특징과 PROBAD의 자동화된 설계 절차를 이해할 수 있습니다.

AI가 들려주는 ROHR2

SIGMA의 소프트웨어를 AI 기반의 팟캐스트 형식으로 들어보세요. 복잡한 기능과 적용 분야를 짧고 명확하게 정리해, 누구나 쉽게 이해할 수 있습니다. 각 제품의 핵심 개념과 차별점까지, 인공지능의 목소리로 안내해드립니다.

SIGMA 소트프웨어 3종
ROHR2
SINETZ
PROBAD
